當發生故障時，制動單元封鎖，晶體管封鎖故障輸出(見 3.5“控制端子 X38”)。在前板
上的 LED 顯示當時運行狀態。

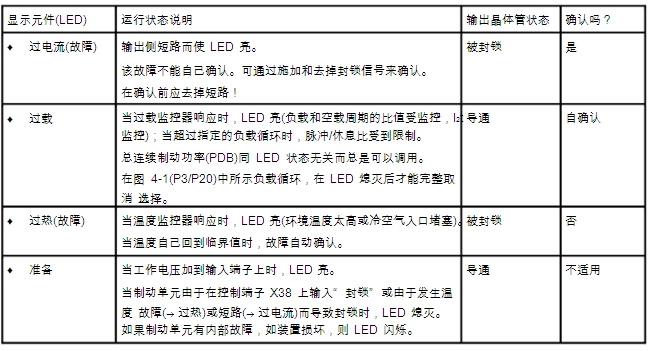

顯示元件(LED)
運行狀態說明
輸出晶體管狀態
確認嗎？
♦ 過電流(故障)
輸出側短路而使 LED 亮。
被封鎖
是
該故障不能自己確認。可通過施加和去掉封鎖信號來確認。 在確認前應去掉短路！
♦ 過載
當過載監控器響應時，LED 亮(負載和空載周期的比值受監控，I2t
導通
自確認
監控)；當超過指定的負載循環時，脈沖/休息比受到限制。 總連續制動功率(PDB)同 LED 狀態無關而總是可以調用。
在圖 4-1(P3/P20)中所示負載循環，在 LED 熄滅后才能完整取消 選擇。
♦ 過熱(故障)
當溫度監控器響應時，LED 亮(環境溫度太高或冷空氣入口堵塞)。
被封鎖
否
當溫度自己回到臨界值時，故障自動確認。
♦ 準備
當工作電壓加到輸入端子上時，LED 亮。
導通
不適用
當制動單元由于在控制端子 X38 上輸入“封鎖”或由于發生溫度 故障(→過熱)或短路(→過電流)而導致封鎖時，LED 熄滅。
如果制動單元有內部故障，如裝置損壞，則 LED 閃爍。
Siemens Electrical Drives Ltd.
6SE7085-0CX87-2DA1
5-1
SIMOVERT MASTERDRIVES 制動單元
