SINAMICS G120：CU230P-2 DP從站通過Y-link連接至ProfiBus H冗余系統
信息來源：西門子中國 發布時間：2011-05-31 09:02:55 點擊次數：0
當H系統中通過Y-link連接的DP主站進行切換時，SINAMICS G120 CU230P-2 DP從站可能會報F1910故障（看門狗時間故障）。可以通過兩種方法避免：
1. 升級 Step 7到V5.4 SP5 HF1版。DP中斷模式在CU230P-2中設置為DPV0時，新版本可以做到無故障切換。在Step 7 Professional 2006 SR6 DVD 光盤中附有HF1包。也可以從西門子AS技術支持熱線獲得支持。
2.使用舊版本Step 7 (V5.4 SP5) 時，CU230P-2 的DP中斷報警模式必須設定為DPV1以確保無故障切換。如圖1所示，在硬件組態時，雙擊GSD，即可修改CU230-P的報警模式。如圖2所示，在“運行模式(operation mode)”界面修改DP主站的報警模式。

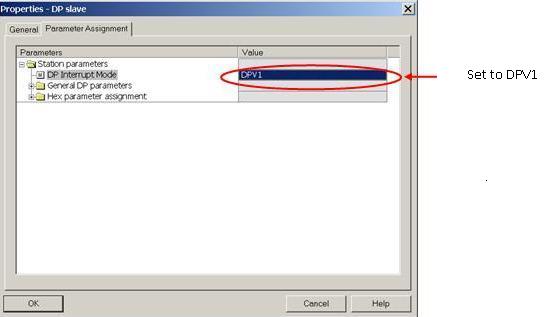

CU230P-2 DP 中斷模式設置
圖1 –雙擊從站 GSD并選擇“ Parameter Assignments”界面

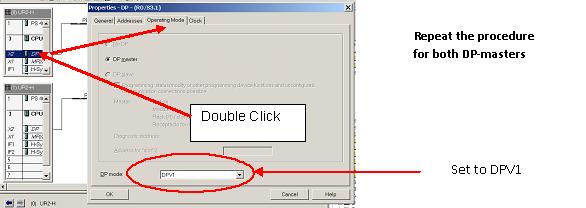

DP主站運行模式
圖2 –DP主站設置
