如何找出變頻器過流、過載的原因（3）
3、過載跳閘及原因分析
電動機能夠旋轉，但運行電流超過了額定值，稱為過載。過載的基本反映是:電流雖然超過了額定值，但超過的幅度不大，一般也不形成較大的沖擊電流。
3.1 過載的主要原因
1)機械負荷過重負荷過重的主要特征是電動機發熱，并可從顯示屏上讀取運行電流來發現。
2)三相電壓不平衡引起某相的運行電流過大，導致過載跳閘，其特點是電動機發熱不均衡，從顯示屏上讀取運行電流時不一定能發現(只顯示一相電流)。
3)誤動作：變頻器內部的電流檢測部分發生故障，檢測出的電流信號偏大，導致跳閘。
3.2 檢查方法
1) 檢查電動機是否發熱如果電動機的溫升不高，則首先應檢查變頻器的電子熱保護功能預置得是否合理，如變頻器尚有余量，則應放寬電子熱保護功能的預置值;如變頻器的允許電流已經沒有余量，不能再放寬，且根據生產工藝，所出現的過載屬于正常過載，則說明變頻器的選擇不當，應加大變頻器的容量，更換變頻器。這是因?yàn)椋妱?dòng)機在拖動變動負載或斷續負載時，只要溫升不超過額定值，是允許短時間(幾分鐘，甚或幾十分鐘)過載的，而變頻器則不允許。如果電動機的溫升過高，而所出現的過載又屬于正常過載，則說明是電動機的負荷過重。這時，首先應考慮能否適當加大傳動比，以減輕電動機軸上的負荷。如能夠加大，則加大傳動比。如果傳動比無法加大，則應加大電動機的容量。
2) 檢查電動機側三相電壓是否平衡如果電動機側的三相電壓不平衡，則應再檢查變頻器輸出端的三相電壓是否平衡，如也不平衡，則問題在變頻器內部，應檢查變頻器的逆變模塊及其驅動電路;如變頻器輸出端的電壓平衡，則問題在從變頻器到電動機之間的線路上，應檢查所有接線端的螺釘是否都已擰緊，如果在變頻器和電動機之間有接觸器或其他電器，則還應檢查有關電器的接線端是否都已擰緊，以及觸點的接觸狀況是否良好等。如果電動機側三相電壓平衡，則應了解跳閘時的工作頻率:如工作頻率較低，又未用矢量控制(或無矢量控制)，則首先降低u/f比，如降低后仍能帶動負載，則說明原來預置的u/f比過高，勵磁電流的峰值偏大，可通過降低u/f比來減小電流;如果降低后帶不動負載了，則應考慮加大變頻器的容量;如果變頻器具有矢量控制功能，則應采用矢量控制方式。
3) 檢查是否誤動作在經過以上檢查，均未找到原因時，應檢查是不是誤動作。如圖6所示，判斷的方法是在輕載或空載的情況下，用電流表測量變頻器的輸出電流，與顯示屏上顯示的運行電流值進行比較，如果顯示屏顯示的電流讀數比實際測量的電流大得較多，則說明變頻器內部的電流測量部分誤差較大，“過載”跳閘有可能是誤動作。
綜上所述，過載跳閘的判斷流程如圖7所示。
圖6 誤動作的判斷

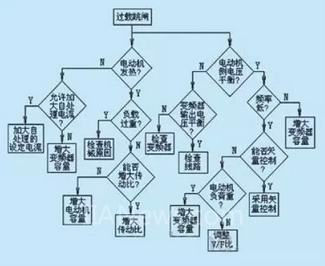

圖7 過載跳閘的判斷流程
