s120變頻器預充電回路概述
信息來源： 發布時間：2017-06-21 16:26:26 點擊次數：0
預充電回路概述
SINAMICS S120系列為電壓源型變頻器，直流回路采用電容做儲能濾波元件。當使用二極管整流時，主回路上電的瞬間，直流母線之間相當于短路，為避免瞬間沖擊電流對功率器件造成損壞，需要通過預充電回路對電容充電，逐步建立直流母線電壓。
SINAMICS S120的整流模塊稱為進線模塊Line Module。S120的進線模塊包括基本型進線模塊BLM（Basic Line Module）、非調節型進線模塊SLM（Smart Line Module）以及調節型進線模塊ALM（Active Line Module），它們所采用的功率器件不盡相同，因此預充電回路以及主回路的接線方式也有所不同，下面逐一進行介紹。
2 書本型BLM的預充電回路及接線方式
BLM為6脈動、不可控整流單元不可控整流模塊，根據功率不同，所采用的整流器件也有所不同。
2.1 20kW及40kW書本型BLM
這兩檔功率的BLM模塊采用二極管整流，內部集成了預充電回路，如圖1所示，通過預充電電阻對直流母線電容充電。

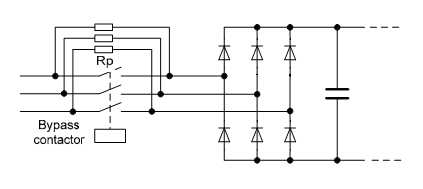

圖1 20kW及40kW書本型BLM的預充電回路
由于在預充電的過程中，預充電電阻以熱能的方式消耗能量，因此不能頻繁地合分閘（應間隔3分鐘以上），以避免預充電電阻過熱損壞。圖2所示為BLM的典型接線方式，其上電流程為：
（1）主開關合閘的同時，通過其輔助觸點閉合使能BLM；
（2）通過開關量或者通訊報文控制P840參數啟動BLM；
（3）經過P862中設置的延時時間后，BICO參數r863.1置位，可將此參數連接至 CU上的一個DO點，用來控制主回路接觸器合分閘；
（4）主接觸器的輔助觸點可接至CU的DI點，作為合閘的反饋信號；
（5）合閘后，電流流過預充電電阻，預充電過程持續約1秒鐘，完成后，內部邏輯控制旁路接觸器吸合，電流從主回路流入。
注意：如果不通過P840來啟動BLM，而只是通過外部邏輯接通主回路，直流回路電壓也能建立，但是此時旁路接觸器并沒有閉合，當電機模塊啟動、負載增大時，預充電電阻上的電壓降也隨之增大，導致直流母線欠電壓故障，預充電電阻也可能過熱損壞。
SINAMICS S120系列為電壓源型變頻器，直流回路采用電容做儲能濾波元件。當使用二極管整流時，主回路上電的瞬間，直流母線之間相當于短路，為避免瞬間沖擊電流對功率器件造成損壞，需要通過預充電回路對電容充電，逐步建立直流母線電壓。
SINAMICS S120的整流模塊稱為進線模塊Line Module。S120的進線模塊包括基本型進線模塊BLM（Basic Line Module）、非調節型進線模塊SLM（Smart Line Module）以及調節型進線模塊ALM（Active Line Module），它們所采用的功率器件不盡相同，因此預充電回路以及主回路的接線方式也有所不同，下面逐一進行介紹。
2 書本型BLM的預充電回路及接線方式
BLM為6脈動、不可控整流單元不可控整流模塊，根據功率不同，所采用的整流器件也有所不同。
2.1 20kW及40kW書本型BLM
這兩檔功率的BLM模塊采用二極管整流，內部集成了預充電回路，如圖1所示，通過預充電電阻對直流母線電容充電。
圖1 20kW及40kW書本型BLM的預充電回路
由于在預充電的過程中，預充電電阻以熱能的方式消耗能量，因此不能頻繁地合分閘（應間隔3分鐘以上），以避免預充電電阻過熱損壞。圖2所示為BLM的典型接線方式，其上電流程為：
（1）主開關合閘的同時，通過其輔助觸點閉合使能BLM；
（2）通過開關量或者通訊報文控制P840參數啟動BLM；
（3）經過P862中設置的延時時間后，BICO參數r863.1置位，可將此參數連接至 CU上的一個DO點，用來控制主回路接觸器合分閘；
（4）主接觸器的輔助觸點可接至CU的DI點，作為合閘的反饋信號；
（5）合閘后，電流流過預充電電阻，預充電過程持續約1秒鐘，完成后，內部邏輯控制旁路接觸器吸合，電流從主回路流入。
注意：如果不通過P840來啟動BLM，而只是通過外部邏輯接通主回路，直流回路電壓也能建立，但是此時旁路接觸器并沒有閉合，當電機模塊啟動、負載增大時，預充電電阻上的電壓降也隨之增大，導致直流母線欠電壓故障，預充電電阻也可能過熱損壞。
