變頻器閑置多長時間后需要對直流母線電容進行充電？
信息來源：西門子中國 發布時間：2011-07-08 08:58:53 點擊次數：0
如果變頻器（MICROMASTER, SINAMICS G110 / G120 + PM240）閑置時間過久，使用之前必須根據操作說明對直流母線電容進行充電操作。
存放時間必須從生產日期而不是從交貨日期起計算。生產日期在變頻器的串號中標出，具體信息可參考文檔: 7016746
操作原則如下：
存放時間小于1年：
無須充電操作。
存放時間 1 - 2 年：
第一次ON命令之前，變頻器必須通電1小時。
存放時間 2 - 3 年：
使用調壓電源給變頻器充電：
• 加 25% 額定電壓30分鐘，然后
• 加 50% 額定電壓30分鐘， 再
• 加 75% 額定電壓30分鐘， 最后
• 加 100% 額定電壓30分鐘。
存放時間大于3年：
使用調壓電源給變頻器充電：
• 加 25% 額定電壓2小時，然后
• 加 50% 額定電壓2小時， 再
• 加 75% 額定電壓2小時， 最后
• 加 100% 額定電壓2小時。
使用調壓電源對變頻器充電的操作方法：
可調電源的選擇取決于變頻器的供電電源，對于進線電壓為單相 / 三相 230V AC的變頻器, 可采用單相 230V AC / 2A 調壓器。單相或三相變頻器均可以采用單相調壓電源充電(L+ 接 L1 、 N 接 L2 或 L3 )。 由于是同一個整流器，因此所有的直流母線電容將同時充電。
高電壓等級的變頻器充電時必須要保證所需的電壓（如400V）。因為電容充電時幾乎不需要電流，所以可以使用小容量的電源（2A足夠）。
使用電阻（白熾燈）對變頻器充電的操作方法：
如果直接連接供電電源給驅動裝置的直流母線電容充電，充電時間應至少為60分鐘。這項操作必須在正常室溫和沒有連接負載的情況下進行，并且必須在供電電源的三相回路中串聯電阻：
a) 400V 驅動裝置： 使用 1k/100W電阻（如 Vishay 公司的產品：GWK150J1001KLX000）。 在電源電壓不大于400V的情況下，也可以使用100W 白熾燈。如果使用白熾燈，在整個充電過程中有可能熄滅或者燈光非常微弱。
b) 690V 驅動裝置：使用 1k/160W電阻（如Vishay 公司的產品： GWK200J1001KLX000）。

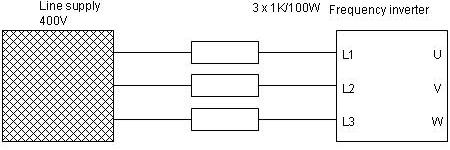

400V驅動裝置充電電路示例
存放時間必須從生產日期而不是從交貨日期起計算。生產日期在變頻器的串號中標出，具體信息可參考文檔: 7016746
操作原則如下：
存放時間小于1年：
無須充電操作。
存放時間 1 - 2 年：
第一次ON命令之前，變頻器必須通電1小時。
存放時間 2 - 3 年：
使用調壓電源給變頻器充電：
• 加 25% 額定電壓30分鐘，然后
• 加 50% 額定電壓30分鐘， 再
• 加 75% 額定電壓30分鐘， 最后
• 加 100% 額定電壓30分鐘。
存放時間大于3年：
使用調壓電源給變頻器充電：
• 加 25% 額定電壓2小時，然后
• 加 50% 額定電壓2小時， 再
• 加 75% 額定電壓2小時， 最后
• 加 100% 額定電壓2小時。
使用調壓電源對變頻器充電的操作方法：
可調電源的選擇取決于變頻器的供電電源，對于進線電壓為單相 / 三相 230V AC的變頻器, 可采用單相 230V AC / 2A 調壓器。單相或三相變頻器均可以采用單相調壓電源充電(L+ 接 L1 、 N 接 L2 或 L3 )。 由于是同一個整流器，因此所有的直流母線電容將同時充電。
高電壓等級的變頻器充電時必須要保證所需的電壓（如400V）。因為電容充電時幾乎不需要電流，所以可以使用小容量的電源（2A足夠）。
使用電阻（白熾燈）對變頻器充電的操作方法：
如果直接連接供電電源給驅動裝置的直流母線電容充電，充電時間應至少為60分鐘。這項操作必須在正常室溫和沒有連接負載的情況下進行，并且必須在供電電源的三相回路中串聯電阻：
a) 400V 驅動裝置： 使用 1k/100W電阻（如 Vishay 公司的產品：GWK150J1001KLX000）。 在電源電壓不大于400V的情況下，也可以使用100W 白熾燈。如果使用白熾燈，在整個充電過程中有可能熄滅或者燈光非常微弱。
b) 690V 驅動裝置：使用 1k/160W電阻（如Vishay 公司的產品： GWK200J1001KLX000）。
400V驅動裝置充電電路示例
