變頻器接線端子說明，接線需要注意的事項
信息來源： 發布時間：2019-08-08 10:03:26 點擊次數：0
變頻器接線端子字母表示什么意思？一般說明書上有：AI2 和 COM 是模擬量輸入，通常用AI1或AI2做速度給定。AO1 和 COM 是模擬量輸出，通常是輸出實際頻率。24V 和 LI1 應該是啟停控制，閉合啟動，分開停止。R1A,R1B,R1C和R2A,R2C 應該是繼電器輸出，ABC一個公共端，一個常開點，一個常閉點。通常用常閉點輸出故障信號，用常開點輸出工頻到達等等，具體要根據變頻器型號看相應手冊的參數設置

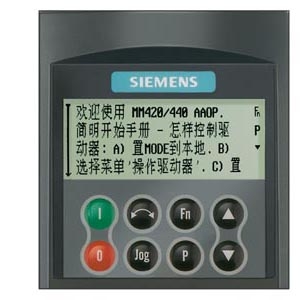

變頻器接線需要注意的事項。
1、變頻器各個品牌的接線原理比較類似，需要嚴格按照變頻器接線圖紙、說明書來接線。
2、變頻器工作中會出現高頻開關狀態，其漏感有可能在散熱板或者機殼體上感應出危險電壓，為了防止觸電現象，變頻器箱體E端子需接地。
3、控制線路盡量短，控制線路過長很容易使控制板受電磁波干擾而產生誤動作，一定程度上影響變頻器正常工作。
4、變頻器輸入端最好接一個空氣開關，保護電流值不能過大，進行短路保護。
5、為了防止電磁干擾，變頻器的輸入線，輸出線，和控制線路最好要使用屏蔽電纜，做好屏蔽層的接地，有需要的話也可以增加濾波器。
6、注意一定不能讓零線N接地。因為變頻器拖動電機處于制動狀態時，此刻電動機類似于發電機，電能會被變頻器內部整流模塊“堵到”主電路板上，正常接線情況下，變頻器會進行保護降壓，但是如果零線N直接接地，就會形成回路，產生大電流，超過電路板的承受電壓，就會發生模塊炸裂！
變頻器的使用過程中一定要注意正確接線，不能因為變頻器具有多重保護就掉以輕心，需要嚴格按照接線圖進行接線。
