西門子6RA70直流調速器快速設置
信息來源： 發布時間：2013-10-29 09:17:12 點擊次數：0

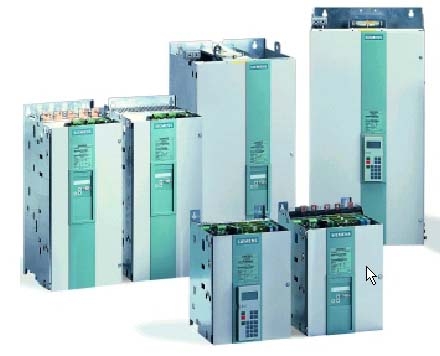

西門子6RA70直流調速器簡介：全數字式整流器,三相電源輸入,額定電樞電流15~2200A?？梢耘c緊湊型整流器并聯,提供電流最高達到12000A,勵磁電路電流最高達到85A(此電流取決于電樞額定電流)。
西門子6RA70直流調速器快速設置
P104,P105,P106,P107,P108,P109,P114,默認值
P051=21; 恢復出廠設置(如果您不確定修改了哪些參數,可以使用此設置)
P100=電樞額定電流
P101=電樞額定電壓
P102=勵磁額定電流
P051=40; 允許修改參數
P052=3 ; 顯示所有參數
P082=1,勵回路與主回路接觸器一起合閘
P083=3,速度反饋信號由EMF提供,1=XT104 XT103提供(測速反饋),2=編碼器反饋
如果選擇P083=2,那么請設置以下參數
P140=1,編碼器類型1
P141=1024,編碼器脈沖數
P142=1 ,編碼器輸出
P143=3000,設置電機的最大運行速度
如果選擇P083=1,那么請設置以下參數
P741=測速發電機反饋電壓. 算法:例如測速電機銘牌110V 2000轉,電機額定轉速1500轉,那么請設置P741的電壓為83V.
優化操作:(只做電流環的優化)
P051=25 ,電樞和勵磁的預控制以及電流調節器的優化運行
啟動調速器,6RA70會自動運行,優化電流環及勵磁參數.
