8線步進電機接線方法
信息來源： 發布時間：2014-03-12 09:17:45 點擊次數：0

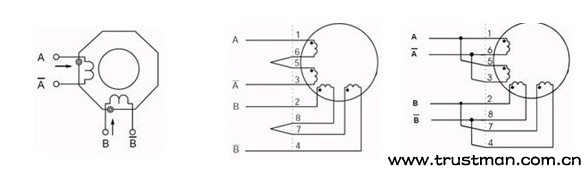

8線步進電機接線方法如下：
在沒有電機說明書時，可以用萬用表確認電機8引線的極性，具體步驟如下：
A.先用萬用表測量8個引線之間的電阻，可判斷出4組線圈引線;
B.由于只接1、6，2、8或1、6，7、4二個線圈電機也能正常轉動，所以，在4個線圈中任選2個，接在驅動器上;
如果電機不轉，說明這2組線圈是A相線圈;另外2個線圈是B相的2個線圈;
如果電機轉動，說明這2個線圈一個是A相，一個是B相線圈;
C.接2組線圈讓電機轉動后，再從剩下的2個線圈中任選一個線圈，串聯在A相線圈上，如果電機電機正常轉動了，說明該線圈是A相的另一個線圈;
如果電機不轉，將這個線圈的正負對調后再試一次，如果電機還不轉，說明該線圈是B相的另一個線圈。
D.用上述同樣方法，可以確定最后一個線圈的極性（文章來源：北京德爾西曼www.0eo0gui.cn）
