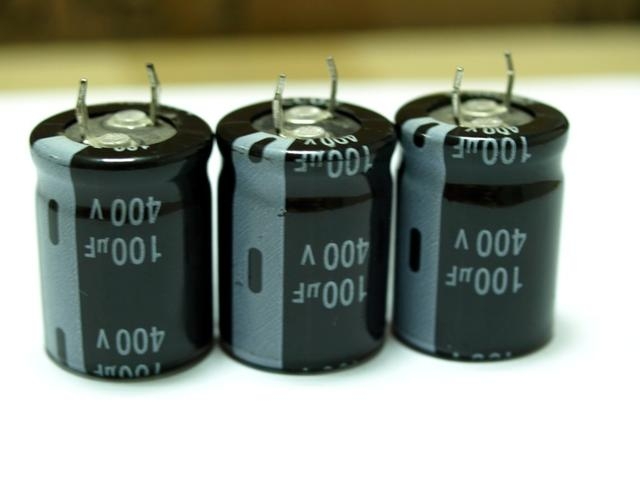

直流母線電容在變頻器當中的作用是什么？直流母線電容定義，在進線經過整流后部分的電容就是直流母線電容。直流母線電容一般分為變頻器直流母線電容、逆變器直流母線電容。

直流母線電容在變頻器或者逆變器當中有濾波的作用。變頻器帶感性負載時，無功能量只能靠直流環節中濾波器的儲能元件來緩沖。電壓型變頻器用電容儲能，而電流型變頻器用電感儲能。具體有以下幾種;

(1)補償以電源頻率兩倍或六倍變化的逆變器所需功率與整流橋輸出功率之差;

 (2)提供逆變器或貨變頻器開關頻率的輸入電流;

 (3)減小開關頻率的電流諧波進入電網;

 (4)吸收急停狀態時所有功率開關器件關斷下的電機去磁能量;

 (5)提供瞬時峰值功率;

 (6) 保護逆變器或變頻器免受電網瞬時峰值沖擊。

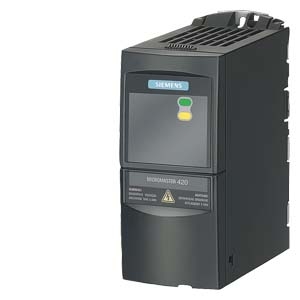

變頻器是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠?jī)?nèi)部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。隨著工業自動化程度的不斷提高，變頻器也得到了非常廣泛的應用。

變頻器的直流母線電容作用確切的說叫“低通濾波”。其作用是將整流電路的輸出電壓平波，將交流分量減小到最小。為后面的逆變器提供“純直流電壓”。以減小逆變器輸出的交流電壓波形失真。電容是平波。共用直流母線的電容一般并聯，用來儲能和濾波。
